| Terminons
à présent l'assemblage par l'ajout de l'équipement
suivant : les servos de direction et profondeur, la mise en
place du récepteur, du contrôleur et de la batterie. Et
ensuite la décoration du modèle ... |
|
|
|
|
|
|
|
|
|

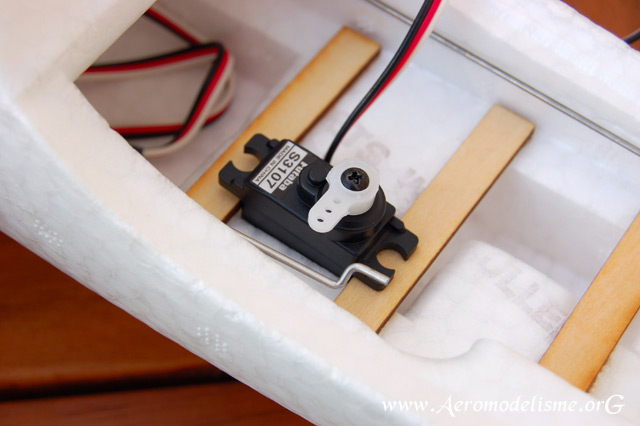

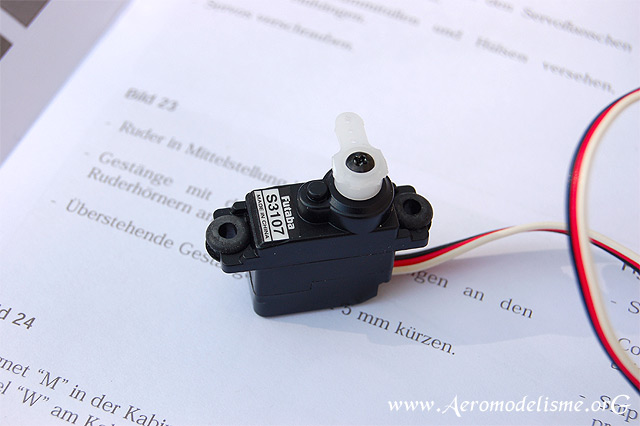

1)
Un servo avec son palonnier prêt à mettre en place dans le fuselage pour la
commande de profondeur.
2)
Mise en place des bandes-supports et du servo de direction.

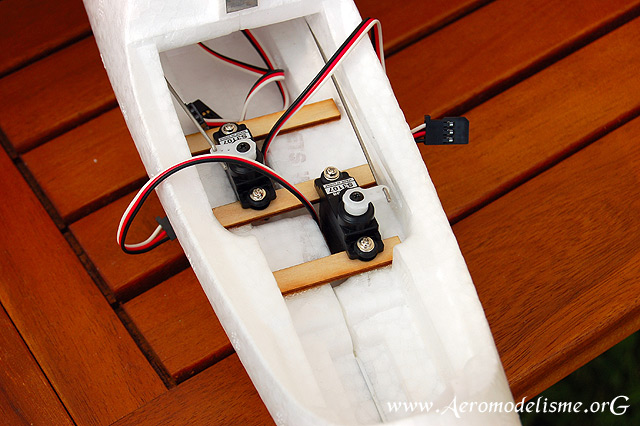

3)
Les deux servos sont fixés et la timonerie raccordée. Contrairement à
la photo, il serait plus judicieux de passer les fils sous les supports,
afin d'avoir une installation propre. |
|
| Mise en
place des servos de direction et de profondeur |
|
Les
servos commandant l'empennage sont fixés à l'aide des vis et silentblocs
sur trois bandes-supports, celles-ci à coller.
Si
vous utilisez des servos aux caractéristiques différentes de celles
recommandées par le fabricant (plus haut), vérifiez bien que le pack de
propulsion glisse facilement dans son logement dédié, et ne bute pas sur le
palonnier du servo de direction. Il serait également plus propre de
ranger et passer les fils sous les bandes-supports afin d'obtenir une
installation propre. Il ne vous reste plus qu'à raccorder la timonerie
avec les accouplements fixés sur les guignols, les servos étant toujours
en position neutre lors
de ce genre d'opération.
|
|
|
|
|
|

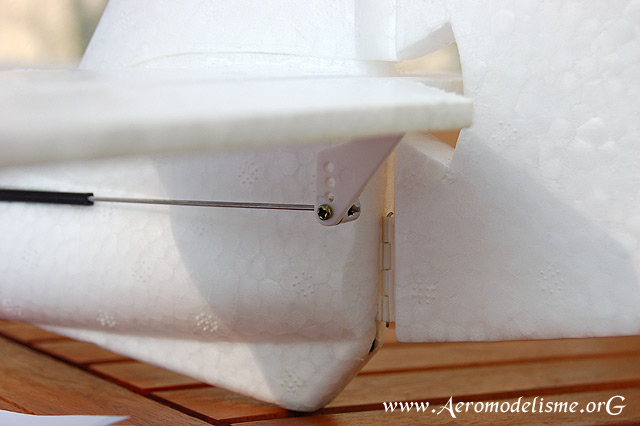

4)
Mise en service de la gouverne de profondeur.
5)
Planche de décoration fournie dans le kit.

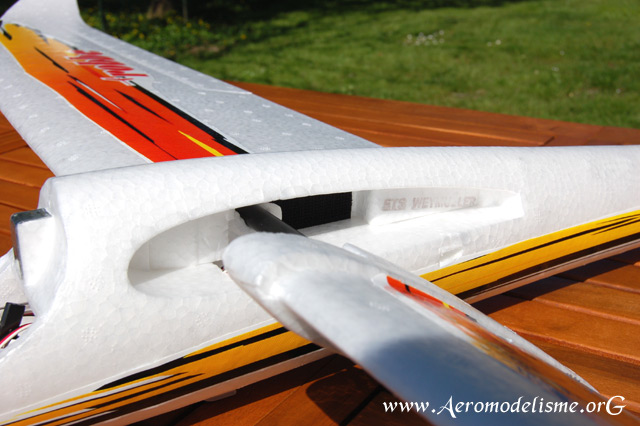

6)
Afin de maintenir les deux demi-ailes emboîtées, on utilise l'unique
bande velcro fournie. |
|
| Mise en
place des équipements restants et finitions |
| Le récepteur
(et le fil d'antenne à passer sous le fuselage), ainsi que le variateur (à raccorder au moteur) pour ceux qui
auront opté pour la propulsion électrique, sont à placer dans le
modèle et immobilisés par des bandes velcro qu'il faudra d'ailleurs
disposer ! Il en est de même pour la batterie de propulsion ou de
réception. La seule bande fournie est à utiliser pour maintenir les
demi-ailes emboîtées au fuselage. Il ne reste qu'à découper la planche de décoration fournie
et appliquer les autocollants selon vos souhaits ou en vous inspirant de
l'exemple imprimé sur la boîte du kit (et nos photos). Notons que cette
planche décorative est un peu friable et imprimée sur fond blanc,
j'aurais préféré pour ma part un revêtement plus épais et
transparent, afin de masquer d'avantage les cassures (autocollants/mousse). Si vous souhaitez peindre le modèle, optez pour de
la peinture acrylique en bombe, après application d'un apprêt : on
obtient ainsi de bons résultats et une bonne adhérence. |
|
|
|
|
|

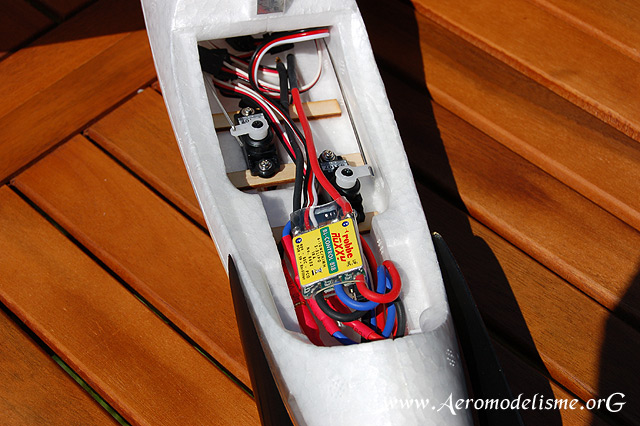

7)
Tous les équipements sont installés à bord de l'Arcus.

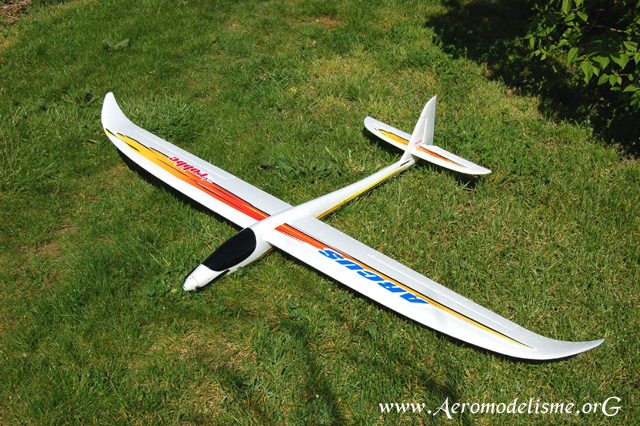

8)
Le modèle est très agréable à regarder.

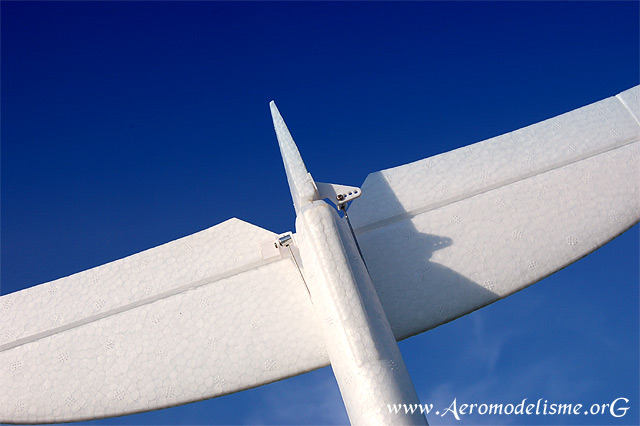

9)
Vue sur l'empennage et du sabot de bonne épaisseur qu'il est possible de
renforcer par du ruban adhésif armé. |
|
